آزمایش کنندگان لرزش

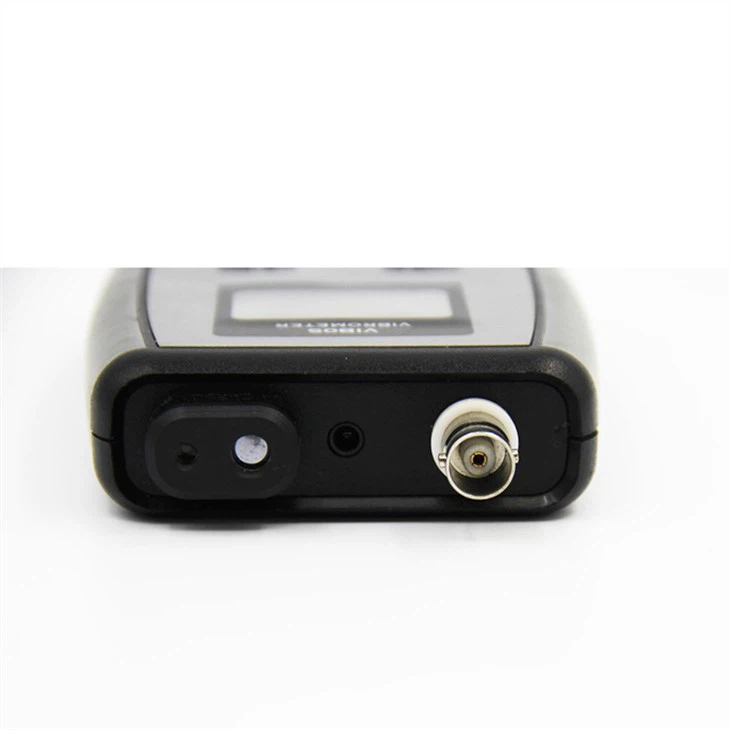

VIB^®05 آزمایش کننده ارتعاش

نظارت بر وضعیت ماشین 3 در 1

لرزش· باربری شرط· دما

نظارت بر ارتعاش با VIB05

نظارت بر ارتعاش یک استراتژی تعمیر و نگهداری پیش بینی مقرون به صرفه است. تغییرات در سطوح لرزش معمولاً تنها تغییراتی در شرایط عملیاتی هستند، اما در بیشتر موارد، اندازه گیری های ارتعاشی می توانند مشکلات را مدت ها قبل از آسیب دیدند ماشین تشخیص دهند. اندازه گیری های لرزش دوره ای طرفداران، موتورها، پمپ ها، کمپرسورها و دیگر ماشین آلات صنعتی دوار به جلوگیری از جایگزینی زودرس قطعات مکانیکی و به حداقل رساندن زمان پایین کمک می کند.

VIB05 آزمایش لرزش قابل حمل و درجه حرارت کیت متر شده است برای استفاده به عنوان هر دو سطح ورود و همچنین ارتعاش جامع / ابزار نظارت بر دما برای مهندسان تعمیر و نگهداری در سراسر انواع صنعت طراحی شده است. کیت شامل کنتور لرزش جمع و جور با یک حسگر اندازه گیری دمای غیر تماسی ترکیبی است که توسط یک پرتو مکان یاب، یک کاوشگر دستی، یک کوه مغناطیسی برای تاسیسات دائمی تر، یک مورد حمل محافظ، کتابچه راهنمای دستورالعمل و شارژر باتری برای هر دو اصلی و استفاده در ماشین پخش می شود. آزمایش کننده های لرزش مبتنی بر ریزپروسسر هستند و با انتخاب کنترل ها می توان به راحتی برای نظارت بر سطوح شتاب (g)، سرعت (mm/sec)، جابه جایی (μm)، وضعیت باربری (BG یا BV) و دما (°C یا °F) راه اندازی کرد. یک تابع نگه داشتن صفحه نمایش نیز گنجانده شده است. این واحد که با ایزو ۲۹۵۴ و ایزو ۱۰۸۱۶-۳ مطابقت دارد نیز دارای چک زنگ خودکار برای وضعیت یاتاقان است. عامل از باتری لیتیوم قابل شارژ مجدد داخلی, متر ارائه می دهد 48 ساعت عمل مداوم. از تخت، واحد را می توان در 3 ساعت با استفاده از هر دو اصلی و یا شارژر در ماشین عرضه شده با کیت شارژ. VIB05 به دلیل اندازه جمع و جور، سهولت استفاده و بهره برداری از باتری، به مهندسان اجازه می دهد تا سطح لرزش و دما را بر روی ماشین آلات مهم در هر نقطه از اطراف کارخانه نظارت کنند

آزمایش کنندگان ارتعاش VIB05 می توانند برای نظارت مؤثر بر سطح لرزش در بیشتر انواع ماشین آلات چرخان مانند موتورهای الکتریکی، طرفداران، و پمپ ها، در تنوع محیط های صنعتی مورد استفاده قرار گیرند.

3 اندازه گیری

اقدامات لرزش ماشین

سرعت در mm/s RMS; شتاب در g RMS; جابه جایی در قله ام

ارزیابی ارتعاش: بر اساس ISO10816-3.

اقدامات وضعیت تحمل

Bg - سلام شتاب فرکانس در g RMS; Bv - Hi Frequency Velocity in mm/s RMS.

بررسی وضعیت یاتاقان: با استفاده از قوانین شست

اندازه گیری دما

سنسور مادون قرمز غیر تماسی، هدف و محیط در °C یا °F,Red Laser Pointer.

مشخصات VIB05

نمایش:ال سی دی تک رنگ، 128x64 پیکسال

سنسور:شتاب سنج IEPE، 100mv/g، کابل انتگرال 80 سانتی متر، اتصال BNC

لرزش:

شتاب: 0-20 گرم اوج فرکانس 10-12kHz

سرعت: 0-200mm/s RMS فرکانس 10Hz-1kHz

جابجایی: 0-2000 میکرومتر قله قله Freq. 10Hz-1kHz

وضعیت باربری:

Bg: 0-20 g RMS Freq. Range 1kHz-12 kHz

Bv: 0-200 mm/s RMS Freq. Range 1kHz-12 kHz

دقت:<>

نشانه زنگ خطر:

ارزیابی ارتعاش برای اندازه گیری سرعت: ISO10816-3

بررسی وضعیت یاتاقان برای BG و BV: قانون شست

دما:

محدوده دمای حسگر IR: -20 درجه سانتی گراد تا 120 درجه سانتی گراد یا -5 درجه فارنهایت تا +250 درجه فارنهایت

دقت: ±2 درجه سانتی گراد; وضوح تصویر: 1 درجه سانتی گراد;

راهنمای لیزر : قرمز،<1mw. iec="" 60825-1="">

فاصله تا سطح D:S = 8:1; محدوده فاصله را توصیه کنید:< 20="">

Power & Charger:

باتری قابل شارژ لیتیوم، 3.6 ولت 1700 میلی ساعت،

زمان شارژ 3 ساعت ; زمان عمل > 50 ساعت مداوم

شارژر اصلی: AC 100-240 V, ورودی 50/60 هرتز; 4.2 V DC 600 mA خروجی

شارژر در ماشین: DC 12-24 ورودی V; 4.2 V DC 600 mA خروجی。

محیط:

دمای عملیات: -10 درجه سانتی گراد تا +50 درجه سانتی گراد؛ دمای ذخیره سازی: -20 تا +60 درجه سانتی گراد

محوطه: IP64 - گرد و غبار تنگ و مقاوم در برابر چلپ چلوپ

گواهی سازگاری الکترومغناطیسی: 2004/108/EC

ابعاد:115 x 75 x 25mm(LxWxT)

وزن incl. باتری:230G

VIB05 کیت کامل
