لرزش سنج دستی

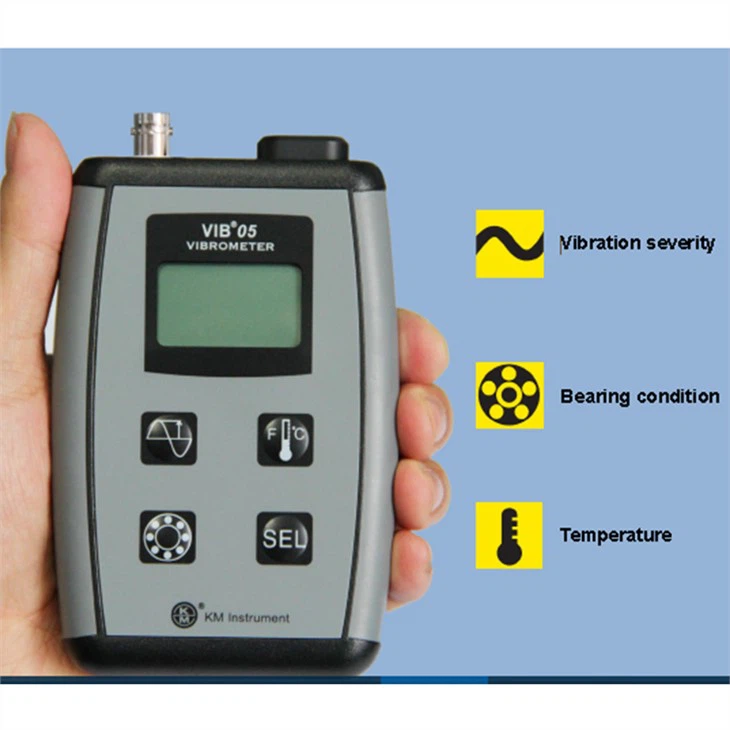

VIB^®05 ارتعاش سنج دستی

نظارت بر وضعیت دستگاه 3 در 1

لرزش · شرایط تحمل · دما

ارتعاش سنج دستی VIB05 برای تست روتین ارتعاش ماشین آلات و تجهیزات به خصوص ارتعاش ماشین آلات دوار و رفت و برگشتی مناسب است. این می تواند شتاب، سرعت و جابجایی را اندازه گیری کند، که به طور گسترده در ساخت مکانیکی، متالورژی الکتریکی، هوانوردی عمومی و غیره استفاده می شود.

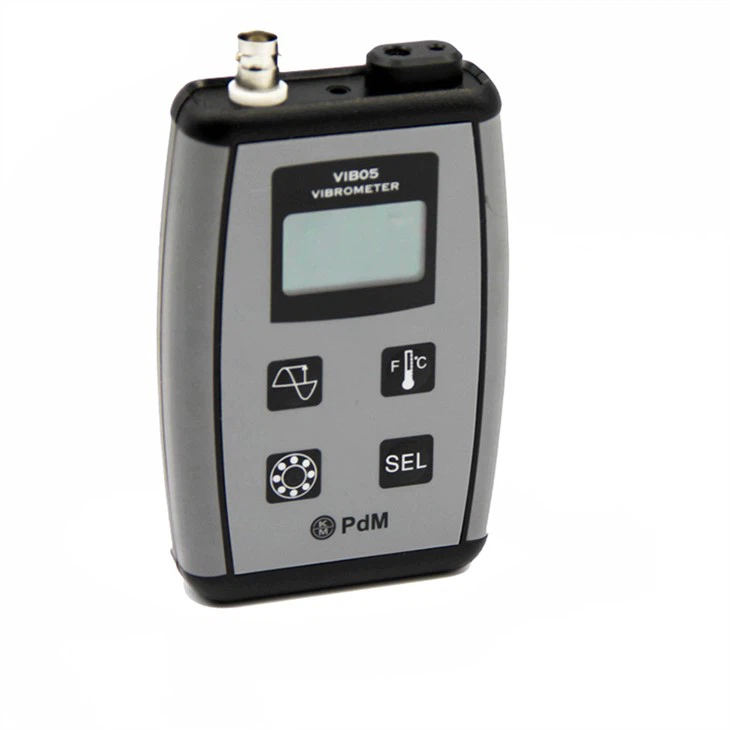

لرزش سنج دستی VIB05 یک ارتعاش سنج دستی جمع و جور، قابل شارژ و قابل شارژ است که مطابق با ISO10816-3 طراحی شده است و با یک شتاب سنج جریان ثابت IEPE کار می کند که اندازه گیری دقیق ارتعاش را ارائه می دهد.

عملکرد ساده، ساختار فشرده و قابل حمل برای اندازه گیری

نمایش بصری نتیجه اندازه گیری

اندازه گیری شتاب، سرعت و جابجایی

فرکانس ارتعاش متفاوت

پروب با حساسیت بالا برای اندازه گیری دقیق

پروب های بلند و کوتاه ارائه شده، مناسب برای موقعیت های مختلف اندازه گیری

عملکردهای چندگانه، مانند نشانگر کم مصرف، خاموش شدن خودکار، نور پس زمینه LCD

لرزش سنج های VIB05 را می توان برای نظارت مؤثر بر سطوح ارتعاش در اکثر انواع ماشین های دوار مانند موتورهای الکتریکی، فن ها و پمپ ها در محیط های مختلف صنعتی مورد استفاده قرار داد.

3 اندازه گیری

اندازه گیری لرزش ماشین

سرعت بر حسب mm/s RMS. شتاب در گرم RMS. جابجایی در اوج-اوج

ارزیابی ارتعاش: طبق ISO10816-3.

اقدامات شرایط بلبرینگ

Bg - شتاب فرکانس بالا در گرم RMS؛ Bv - سرعت فرکانس بالا بر حسب mm/s RMS.

بررسی وضعیت بلبرینگ: با استفاده از قوانین سرانگشتی

اندازه گیری دما

سنسور مادون قرمز غیر تماسی، هدف و محیط در درجه یا درجه F، نشانگر لیزری قرمز.

مشخصات VIB05

صفحه نمایش: LCD تک رنگ، 128x64 پیکسل

سنسور: شتاب سنج IEPE، 100mv/g، کابل یکپارچه 80 سانتی متری، کانکتور BNC

لرزش:

شتاب: 0-20 گرم حداکثر فرکانس 10-12 کیلوهرتز

سرعت: 0-200mm/s فرکانس RMS 10Hz-1kHz

جابجایی: 0-2000 میکرومتر فرکانس پیک-اوج. 10 هرتز - 1 کیلوهرتز

وضعیت بلبرینگ:

Bg: 0-20 گرم RMS Freq. محدوده 1 کیلوهرتز تا 12 کیلوهرتز

Bv: 0-200 mm/s فرکانس RMS. محدوده 1 کیلوهرتز تا 12 کیلوهرتز

دقت:<>

علامت هشدار:

ارزیابی ارتعاش برای اندازه گیری سرعت: ISO10816-3

بررسی وضعیت بلبرینگ برای BG و BV: قانون--سرانگشتی

درجه حرارت:

محدوده دمای سنسور IR: -20 درجه تا 120 درجه یا -5 درجه فارنهایت تا مثبت 250 درجه فارنهایت

دقت: ± 2 درجه؛ وضوح: 1 درجه

راهنمای لیزر: قرمز،<1mw. iec="" 60825-1="">

فاصله تا سطح D:S=8:1; محدوده فاصله را توصیه کنید:< 20="">

برق و شارژر:

باتری قابل شارژ لیتیوم، 3.6 ولت 1700 میلی آمپر ساعت،

Recharge time 3 hours ; Operating time >50 ساعت مداوم

شارژر اصلی: AC 100-240 V، ورودی 50/60 هرتز؛ خروجی 4.2 ولت DC 600 میلی آمپر

در{0}}شارژر خودرو: ورودی 12-24 ولت DC؛ خروجی 4.2 ولت DC 600 میلی آمپر.

محیط:

دمای عملیات: -10 درجه تا مثبت 50 درجه؛ دمای نگهداری: -20 درجه تا مثبت 60 درجه

محفظه: IP64 - در برابر گرد و غبار-مقاوم و مقاوم در برابر پاشش

گواهی سازگاری الکترومغناطیسی: 2004/108/EC

ابعاد: 115 × 75 × 25 میلی متر (LxWxT)

با احتساب وزن باتری: 230 گرم

کیت کامل VIB05
